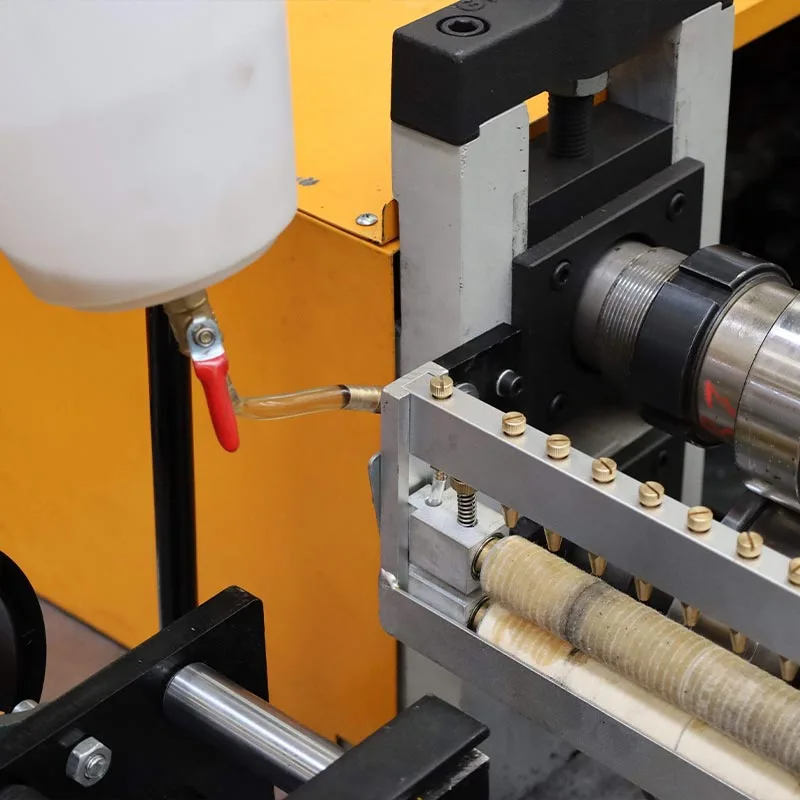

Oceľový tvárniaci stroj poháňaný prevodovkou

Tvoria kostru alebo „dračiu kosť“ moderných budov. Tento stroj na tvárnenie oceľových valcov poháňaný prevodovkou sa transformuje výstavby. Pomalú ručnú prácu nahrádza rýchlou, automatizovanou výrobou.

Názov „Gear Box“ pochádza z jej základného systému pohonu. Tento systém využíva tvrdené prevody na dodanie obrovskej sily, odolnosť a hladký chod. Tieto stroje na oceľové rámovanie prevodoviek môžu bežať dlhú dobu pri veľkom zaťažení. Oni sú ťahúňmi výroby rámov z tenkej ocele (LGS).

Ako to funguje?

Stroj na formovanie oceľových valcov poháňaný prevodovkou je systém na formovanie valcov. Tvaruje kov krok za krokom v kontinuálnom, automatizovanom proces. Tento systém premieňa surovinu na hotové rámy bez zastavenia.

A. Odvíjač/odvíjač

Toto je východiskový bod. Odvíjač pre veľké zaťaženie drží veľký zvitok ocele. Hladko odvíja cievku a privádza ho do stroja. Mnohé odvíjače majú motorizovanú brzdu. To zaisťuje konzistentné, napätie kontrolované krmivo. Zabraňuje nekontrolovateľnému rozmotávaniu cievky.

B. Vodiaca a vyrovnávacia jednotka

Táto časť vedie pás do stroja a vyrovnáva jeho počiatočnú krivku. Táto krivka musí byť odstránená tak konečný výrobok je rovný a rozmerovo presný.

C. Valcovňa/Tvárenská stanica

Toto je srdce stroja. Pozostáva zo série párových valivých hriadeľov. Na týchto hriadeľoch, na mieru sú namontované tvarovacie valce (alebo matrice).

Progresívne tvárnenie: Oceľový pás prechádza každým párom valcov. Každá stanica vykonáva malý, prírastkový ohnúť. Prvých pár staníc môže začať ohýbať okraje. Nasledujúce stanice postupne skladajú kov do a Tvar C, tvar U alebo iný zložitý profil.

Pohon prevodovky: Každý pár hriadeľov vo formovacej stanici je spojený s centrálnym hnacím hriadeľom. Toto spojenie je vyrobené prostredníctvom robustnej prevodovky. Prevody zablokujú všetky valčeky do dokonalej synchronizácie. To eliminuje sklz, zaručuje konzistentný a vysoko kvalitný produkt.

D. Jednotka dierovania a vrúbkovania

Tento stroj na tvárnenie oceľových valcov poháňaný prevodovkou často obsahuje integrovanú dierovaciu stanicu. Používa hydraulický alebo servopohon razníky na vytvorenie otvorov v stojine čapu. To pridáva kritickú funkčnosť nad rámec základného tvarovania. Tieto otvory sú určené pre elektrické vedenie, vodovodné potrubia a mechanické potrubia. Zárezové jednotky môžu vyrezať časti na koncoch čapy. To umožňuje jednoduchšie pripojenie ku koľajam alebo iným komponentom.

E. Systém rezania

Po úplnom vytvarovaní sa oceľ nareže na dĺžku. To sa vykonáva pomocou jedného z dvoch primárnych systémov:

Flying Cut-Off: Toto je vysokorýchlostný systém. Rezacia jednotka sa pohybuje synchrónne s pohyblivým profilom počas rezať. Potom sa vráti do východiskovej polohy. To umožňuje nepretržitú výrobu bez zastavenia. Je ideálny pre vysokoobjemový výstup.

Statické odrezanie: Stroj sa krátko zastaví pri každom odrezaní. Hydraulické nožnice alebo píla čisto narežú profil. Je to a jednoduchšie, robustné riešenie, ktoré je o niečo pomalšie.

F. Riadiaci systém (PLC a HMI)

Mozgom stroja je programovateľný logický radič (PLC). Operátor používa rozhranie človek-stroj (HMI) dotykový displej na ovládanie všetkého. Operátor zadáva parametre ako:

Typ profilu (napr. čap, dráha)、Požadovaná dĺžka、Množstvo、Vzor dierovania a rozstup

PLC vykonáva tieto príkazy s vysokou presnosťou. Riadi odvíjač, valce, dierovače a rezačku.

G. Tabuľka výbehu / Výbehová tabuľka

V záverečnej fáze sa kusy narezané na dĺžku prepravia zo stroja. Potom sú úhľadne poukladané, pripravené na zväzovanie a prepravu.

Konvenčné parametre a špecifikácie

Základné špecifikácie, ktoré treba zvážiť:

Hrúbka materiálu (Gauge): Definuje schopnosť stroja rozsahom hrúbky ocele, s ktorou je kompatibilný s typicky 0,4 mm až 2,0 mm (pokrývajúce približne 25 až 12-gauge).

Šírka materiálu: Tento parameter nastavuje limit pre najhlbšiu prírubu svorníka. Napríklad čap 150 mm vyžaduje a cievka široká približne 300 mm.

Rýchlosť tvarovania: Udáva, koľko metrov profilu sa vyrobí za minútu (mpm). Typické rýchlosti sa pohybujú od 15 do nad 45 mp/min, priamo ovplyvnené výkonom a konštrukciou stroja.

Valcové stanice: Počet tvarovacích stupňov priamo formuje presnosť produktu. Viac staníc umožňuje plynulejšie, zložitejšie profily. Základné stroje majú 12-16 staníc; pokročilé modely majú 20 alebo viac.

Priemer a materiál hriadeľa: Hriadele musia byť pevné a pevné. Kvalitné stroje využívajú pevné, s vysokým obsahom uhlíka oceľové hriadele. Tie sú často kalené a brúsené pre presnosť a dlhú životnosť. Bežné priemery sú 65 mm, 70 mm a 80 mm.

Materiál valcov: Tvarovacie valce ponúkajú výnimočnú odolnosť proti opotrebovaniu, dosiahnutú použitím vysoko kvalitnej legovanej ocele (Cr12, Cr12MoV) a ich kalenie na HRC 58-62.

Výkon hlavného motora: Toto je výkon hnacieho motora v kilowattoch (kW), ktorý určuje krútiaci moment a kapacita pre hrubšie materiály. Bežné menovité hodnoty sa pohybujú od 5,5 kW do 22 kW alebo viac.

Riadiaci systém: Riadiaci systém pozostáva z PLC (napr. Siemens, Mitsubishi) a obrazovky HMI.

Kapacita dierovania: Výkon dierovacej jednotky meraný maximálnym počtom otvorov za minútu a jej dierovaním sila (tonáž).

Kľúčové výhody

Stroj na tvárnenie oceľových valcov poháňaný prevodovkou poskytuje značné výhody oproti ručnej výrobe a alternatívnemu rámovaniu systémov.

Extrémne vysoká účinnosť: Jeden stroj dokáže každú hodinu chrliť stovky metrov rámu. Automatizuje prácu desiatky manuálnych robotníkov.

Vynikajúca presnosť a konzistencia: Každý vyrobený kus je identický. Tým sa eliminuje ľudská chyba. To vedie k rýchlejšia, jednoduchšia a presnejšia montáž na mieste. Budovy stúpajú rovnejšie a pravdivejšie.

Pozoruhodná sila a odolnosť: Systém pohonu prevodovky je neuveriteľne robustný. Je určený pre ťažké, nepretržité používanie v priemyselnom prostredí. Má dlhú životnosť s minimálnou údržbou.

Veľká flexibilita: Zmenou sady valcov ("rolová forma") môže ten istý stroj vyrábať rôzne profily. Výrobca môže rýchlo prejsť z výroby kolíkov na koľajnice alebo zárubne. To pridáva obrovskú všestrannosť výroby.

Výrazné zníženie nákladov: Počiatočná investícia je kompenzovaná vysokou návratnosťou. Stroj dramaticky klesá mzdové náklady, znižuje plytvanie materiálom a urýchľuje dokončenie projektu, čím zvyšuje celkovú ziskovosť.

Vylepšená bezpečnosť: Automatizácia znižuje potrebu pracovníkov manipulovať s ostrými plechmi pomocou nástrojov. Toto znižuje riziko porezania, natiahnutia a iných poranení v dielni.

Primárne scenáre použitia

Tieto stroje na tvárnenie oceľových valcov poháňané prevodovkou sú nevyhnutné pri akejkoľvek operácii zahŕňajúcej ľahké oceľové rámovanie.

Výstavba obytných budov: Tieto stroje sa bežne používajú na výrobu komponentov pre interiér a vonkajšie steny, podlahové trámy a krovy v obytných a bytových domoch.

Komerčná konštrukcia: Tento stroj je ideálny na výrobu komponentov pre vnútorné priečky, stropné mriežky a vonkajšie obvodové steny v komerčných budovách, ako sú kancelárie, hotely, nemocnice a školy.

Priemyselná konštrukcia: Na stavbu skladov, tovární a iných rozsiahlych priemyselných stavieb, ak sú dlhé vyžadujú sa rozpätia a čisté línie.

Závody na výrobu ocele tvárnenej za studena (CFS): Toto sú primárni zákazníci. Spoločnosť sa špecializuje na výroba prefabrikovaných stenových panelov, priehradových nosníkov a iných komponentov pre stavebný priemysel.

Modulárna a prefabrikovaná konštrukcia: Toto je rastúca oblasť. Presnosť strojovo vyrobených komponentov je dokonalá pre modulárnu výstavbu mimo staveniska, kde sa panely stavajú v továrni a montujú na mieste.

Výrobný pracovný postup

Proces od suroviny po hotový výrobok je efektívny, nepretržitý tok.

Krok 1: Objednávka a programovanie

Operátor prenesie všetky špecifikácie objednávky – vrátane rozmerov profilu, dĺžky, množstva a dierovania vzory — z objednávky priamo do PLC stroja pomocou obrazovky HMI.

Krok 2: Nakladanie materiálu

Potom, čo vysokozdvižný vozík naloží cievku na odvíjač, operátor posunie predný koniec cez vyrovnávaciu jednotku a do prvých formovacích valcov.

Krok 3: Nastavenie stroja (Výmena kotúča – ak je to potrebné)

Prepnutie na iný profil vyžaduje, aby operátor vymenil tvarovacie valce na hriadeľoch – proces, ktorý predstavuje časovo najnáročnejší krok pri prechode na euro. Moderné stroje sa snažia tento proces urýchliť možné.

Krok 4: Proces tvarovania a dierovania

Operátor spustí stroj. Odvíjač podáva oceľový pás. Počas tvarovania dierovacia jednotka súčasne vytvára predprogramované otvory.

Krok 5: Rezanie na dĺžku

Plne tvarovaný a dierovaný profil sa dostáva až k reznému systému. Systém lietajúceho vypínania sa pohybuje s profilom, urobí čistý rez a vráti sa do východiskovej polohy. Proces je nepretržitý.

Krok 6: Výstup a stohovanie

Hotové kusy sú vyvezené, stohované, zviazané a označené, čím sú pripravené na odoslanie.

Krok 7: Kontrola kvality

Aby bola zaručená konzistentná kvalita, pracovníci vykonávajú pravidelné kontroly rozmerov, tvaru a umiestnenia otvorov špecifikácie. To zaisťuje nepretržitú kalibráciu stroja a dodržiavanie noriem.
