Inžinierske oceľové pedále Roll Forming Machine

Aké sú konkrétne použitia tohto zariadenia?

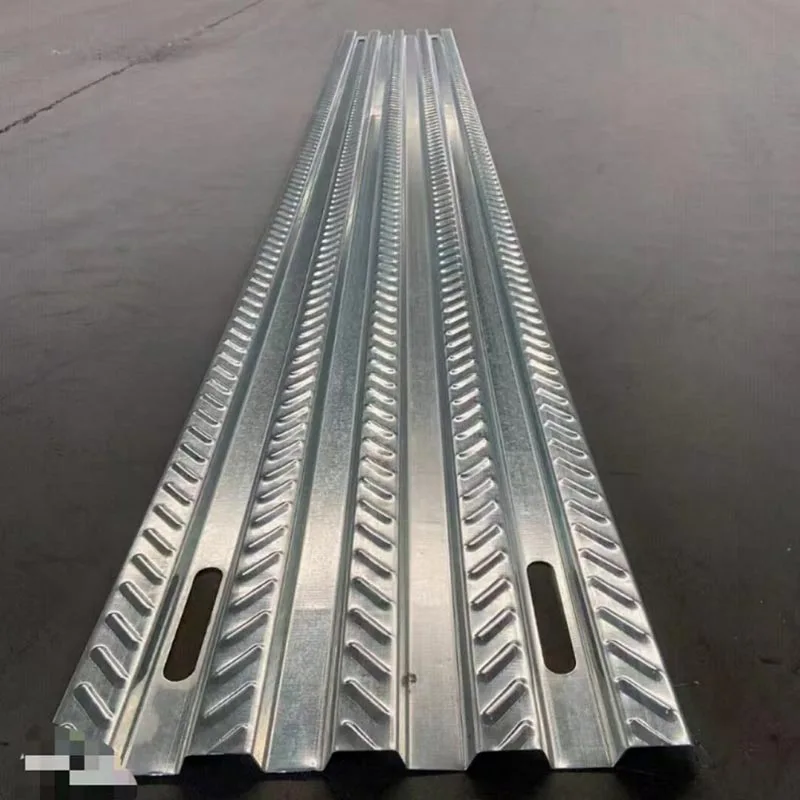

Tento stroj na tvarovanie valcov z inžinierskych oceľových pedálov vyrába oceľové rohože. Sú pevné a majú mriežkovaný vzor. Poskytujú vynikajúcu odolnosť proti pošmyknutiu. Používajú sa predovšetkým na trvalé lešenia, pracovné plošiny a schodiská behúňa v priemyselnom prostredí.

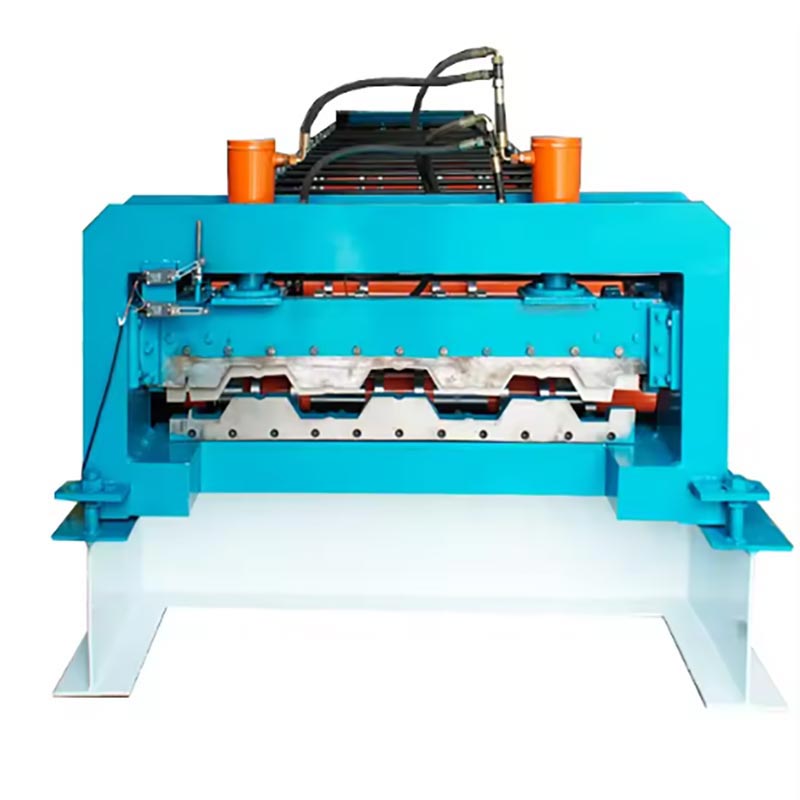

Stroj vyrába sofistikované kompozitné podlahové profily. Tieto profily sú určené pre viacposchodové budovy. Paluby sú navrhnuté tak, aby pôsobili kompozitne s betónom. Toto vytvára silné, ľahké a efektívne podlahové a strešné systémy. Používajú sa vo výškových budovách, obchodných komplexy a priemyselné zariadenia.

Spoločne sú tieto stroje pre mnohé podniky nevyhnutné. Stavebné spoločnosti, výrobcovia oceľových profilov, a prefabrikáty ich využívajú. Pomáhajú zvyšovať produktivitu a zabezpečujú stálu kvalitu. Tiež umožňujú spoločnosti, aby uspokojili rastúci dopyt po efektívnych stavebných riešeniach.

Ako fungujú stroje?

Tieto stroje na tvarovanie valcov s pedálmi z inžinierskej ocele fungujú na presnom a efektívnom princípe. Vinutá oceľ je privádzané do stroja z odvíjača. Táto oceľ je zvyčajne predgalvanizovaná, galvanizovaná alebo valcovaná za studena. The materiál potom prechádza sériou valcovacích staníc. Každá stanica postupne ohýba plochý oceľový pás. The proces vytvára zložitý prierez bez odstránenia akéhokoľvek materiálu. Táto metóda je oveľa lepšia ako brzdenie tlakom. Ponúka vyššiu rýchlosť a konzistenciu.

Hlavné komponenty a ich funkcie

Systém odvíjania a podávania: Odvíjač pre veľké zaťaženie drží veľkú oceľovú cievku. Často využíva hydraulické resp elektrický tŕň. Vďaka tomu je nakladanie nových cievok jednoduché a efektívne. Podávacie vedenie potom nasmeruje oceľový pás dovnútra stroj. Zabezpečuje, že pás vstúpi do tvarovacej časti dokonale rovný a vycentrovaný.

Systém predbežného dierovania/vrúbkovania (voliteľné, ale bežné): Mnoho profilov podlahových krytov vyžaduje mechanické spojenie alebo zváranie šmykových čapov. Na to sa používa integrovaná vysokorýchlostná servo dierovacia jednotka. Perforuje oceľový pás s dokonalou presnosťou pred tvarovaním. Toto je charakteristický znak špičkových strojov.

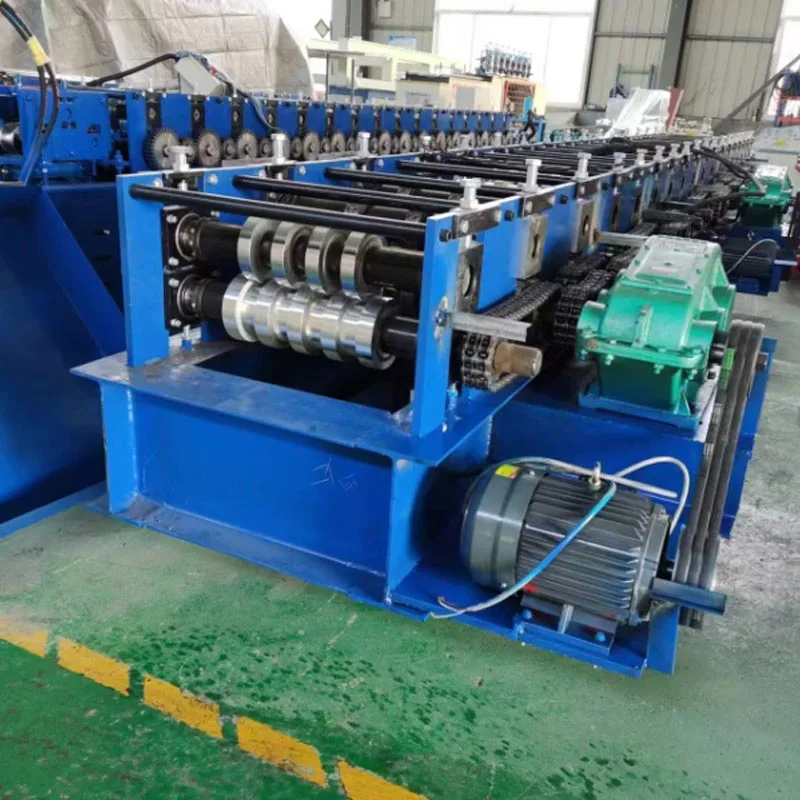

Stanica na tvarovanie valcov: Je srdcom stroja. Používa niekoľko párov valcov z kalenej ocele. Tieto rolky sú namontované na pevných hriadeľoch. Sú podporované vysoko presnými ložiskami.

Každá stanica tvaruje kov o niečo viac. Tento proces je progresívny. Pokračuje až do konečného profilu tvoril. Počet potrebných staníc sa môže líšiť. Závisí to úplne od toho, aký zložitý je profil.

Systém rezania: Po vytvarovaní sa súvislý profil odreže na požadovanú dĺžku. Špičkové stroje využívajú synchronizované lietanie cut-off systém. Tento systém je typicky hydraulický alebo servoelektrický. Počas rezu sa pohybuje s profilom. Toto zaisťuje čistý, štvorcový rez bez otrepov. Výrobná linka sa nemusí zastaviť.

Riadiaci systém a HMI: Najmodernejší programovateľný logický ovládač (PLC) funguje ako mozog stroja. Operátori ho ovládajú cez jednoduché dotykové rozhranie (HMI). Môžu jednoducho zadávať výrobné nastavenia, napr dĺžka a množstvo. Systém ukladá aj recepty pre rôzne profily. Celé to neustále monitoruje proces pre konzistenciu.

Výstupný dopravník a stohovací systém: Hotové profily sú prepravované preč z oblasti rezania. Vtedy sú automaticky naskladané do úhľadných zväzkov. Tieto zväzky sú pripravené na páskovanie a odoslanie.

Aplikačné scenáre

Stroj na tvarovanie valcov strojárskych oceľových pedálov sa používa v:

Priemyselná konštrukcia: Primárne použitie je pre trvalé konštrukcie v priemyselnej výstavbe. Patria sem lešenia, pracovné plošiny a chodníky. Tieto aplikácie nájdete v zariadeniach, ako sú továrne, energetika závody a rafinérie.

Projekty infraštruktúry: Pre schodiskové stupne a plošiny na údržbu. Používa sa na mostoch, tuneloch a veľkej verejnosti zariadení.

Stavba lodí: Ako protišmykové podlahy a plošiny na lodiach a ropných plošinách na mori.

Špičkové podlahové profily sa používajú v:

Výškové budovy: Slúžia ako kompozitné podlahové paluby v mrakodrapoch a kancelárskych budovách. rýchlotvárna platforma na podporu betónových telies.

Obchodné komplexy: V nákupných centrách, nemocniciach a na letiskách. Ideálne pre veľké, otvorené pôdorysy vyžadujúce rýchlosť výstavby.

Priemyselné sklady a logistické centrá: Tento produkt je ideálny pre priemyselné sklady a logistiku stredísk. Používa sa na výstavbu veľkorozponových medziposchodí a robustných strešných systémov. To poskytuje expanzívne, priestory bez stĺpov a odolná ochrana nad hlavou.

Viacposchodové parkoviská: Ako odolný a rýchlo skonštruovaný podlahový systém.

Technické parametre (typický rozsah)

Kľúčové výhody

1. Vysoká účinnosť a rýchla výroba

Proces tvarovania valcovaním je nepretržitý a oveľa rýchlejší ako tradičné metódy. Táto rýchlosť prináša kľúčové výhody: vyšší výkon, kratšie dodacie lehoty a lepšia návratnosť investícií.

2. Vynikajúca konzistencia a presnosť

Každý vyrobený profil je identický. Spĺňa presné tolerancie. To odstraňuje ľudskú chybu a zaisťuje dokonalé prispôsobenie a znižuje množstvo odpadu a prerábky.

3. Vynikajúca sila a výkon

Proces tvárnenia za studena vytvrdzuje oceľ pri každom ohybe. Tým sa zvyšuje tuhosť profilu a nosnosť bez pridania hmotnosti. Špičkové stroje ponúkajú funkciu razenia. Vytvára na profiloch textúrovaný povrch, výsledkom je vylepšený kompozitný účinok s betónom.

4. Veľká všestrannosť a flexibilita

Moderné stroje umožňujú rýchlu výmenu a nastavenie valcov. To umožňuje na jednej výrobnej linke vyrábať a široký sortiment profilov a veľkostí s veľmi krátkymi prestojmi.

5. Nižšie mzdové a prevádzkové náklady

Náš automatizovaný prevádzkový model je zostavený pre minimálny počet zamestnancov. Jediný operátor prevádzkuje celú linku a dosahuje výrazné úspory nákladov spolu so zvýšenou bezpečnosťou.

6. Integrované riešenie „všetko v jednom“.

Tieto stroje kombinujú dierovanie, razenie a tvarovanie do jednej synchronizovanej linky. Tým odpadá potreba extra kroky spracovania a zjednodušuje celý pracovný postup.

6. Podrobné podrobnosti

Presne skonštruované tvarovacie valce

Tvarovacie valce sú srdcom stroja. Sú vyrobené z vysoko kvalitnej legovanej ocele ako Cr12 alebo 42CrMo pred precíznym brúsením a leštením do zrkadlového lesku prechádzajú tepelným spracovaním. Tento prísny proces zaručuje dlhú životnosť, minimálne opotrebovanie a bezchybný povrch finálneho produktu.

Pokročilé ovládanie a automatizácia

Systém PLC funguje ako nervové centrum. Integruje všetky funkcie stroja:

Synchronizácia: Organizuje presnú, súčasnú prevádzku odvíjača, formovacieho pohonu a oddeľovania systém.

Správa receptov: Tento systém ukladá nastavenia pre stovky profilov. Zjednodušuje zložité nastavenia, čo umožňuje operátori na zmenu úloh jediným tlačidlom.

Diagnostické monitorovanie: Neustále kontroluje zaťaženie motora, tlak oleja a teplotu. Poskytuje upozornenia a pomáha zabrániť poškodeniu.

Sledovanie výroby: Zaznamenáva údaje, ako sú merače výroby, počty kusov a správy o efektivite.

Robustná konštrukcia stroja

Aby sa dôsledne vyrábali rovné a presné profily, dizajn musí minimalizovať vibrácie a deformáciu. Toto je dosiahnuté základňou a stojanmi vyrobenými zo silne zváraných oceľových plátov pre veľké zaťaženie – základ, o ktorom sa nedá diskutovať poskytuje tuhosť na zvládnutie vysokých síl a udržiavanie dokonalého vyrovnania valcov po celé roky.

Prispôsobenie a škálovateľnosť

Tieto stroje na tvarovanie valcov s pedálmi z inžinierskej ocele môžu byť prispôsobené špecifickým potrebám. Táto flexibilná platforma je modulárny dizajn. Jeho konfiguráciu určíte výberom kľúčových modulov: formovacie stanice, dierovacia sila, stohovacie systémy a pomocné integrácie.

Odolnosť a jednoduchá údržba

Tieto stroje sú navrhnuté pre spoľahlivú prevádzku 24 hodín denne, 7 dní v týždni a sú skonštruované tak, aby vydržali. Ich životnosť je zabezpečená špičkovou úrovňou medzinárodné komponenty a centralizovaný systém automatického mazania, ktoré spolupracujú na minimalizácii opotrebenia a znížiť prestoje pri údržbe.
